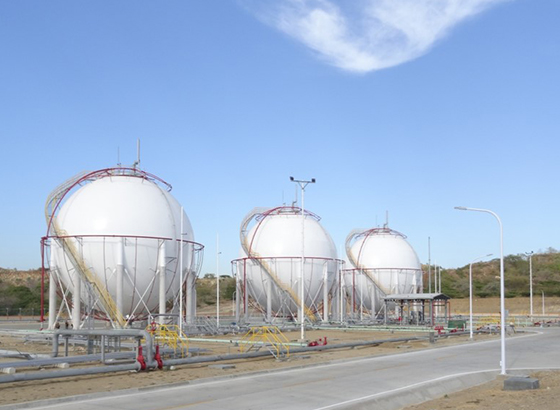

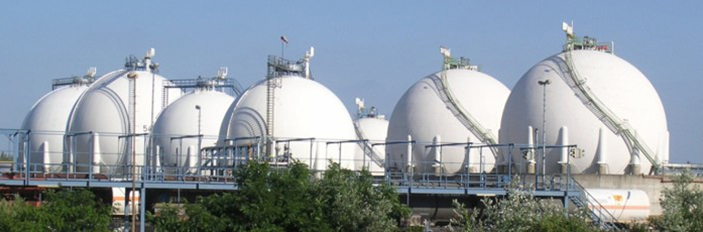

SOLUTION中国石油化工股份有限公司广州分公司每年安排一定数量的球罐进行开罐检验,每台球罐每次检查均能发现相当数量的应力腐蚀裂纹:
2002年,检验了10台球罐内壁,发现焊缝表面裂纹647处;
2003年,检验了11台球罐内壁,发现焊缝表面裂纹518处;
2004年,检查发现的表面裂纹,G1012液态烃球罐有42处,G612丙烯球罐;
有101处,G1013球罐有54处。
虽然每次对裂纹进行处理,但下次均又发现多处新的应力腐蚀开裂。

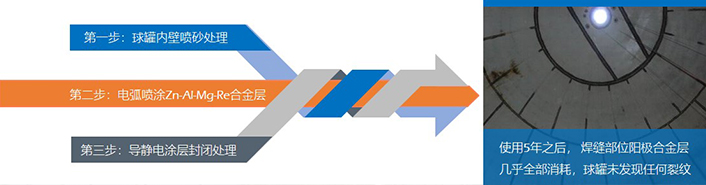

碧海云智独创的含硫化氢球罐内壁的阴极保护是采用电弧喷涂的方式将Zn-Al-Mg-Re(锌-铝-镁-稀土)合金喷涂在球罐内壁,并处以特殊的封闭处理技术,可以有效地阻止球罐内壁的硫化氢应力腐蚀开裂。碧海云智独创的Zn-Al-Mg-Re合金喷涂技术,可以大大延长球罐的检验周期和安全服役寿命。在球罐内壁喷涂Zn-Al-Mg-Re合金涂层的含硫化氢球罐在服役5年之后,球罐内壁没有发现任何腐蚀裂纹,取得了良好的保护效果。
球罐内壁的Zn-Al-Mg-Re牺牲阳极合金层将球罐内壁基体与气体中的硫化氢有效隔离开来,当合金层有孔隙或局部损坏时,Zn-Al-Mg-Re合金涂层起到牺牲阳极的作用,从而降低了球罐基体的腐蚀。优先腐蚀的Mg元素具有固定床效应,腐蚀产物体积膨胀,将喷涂过程形成的多孔组织堵住,使得涂层更加致密。牺牲阳极合金层中Mg元素的作用可以是形成尖晶石氧化膜,以改善涂层中Al的阴极保护作用和自封闭能力,牺牲阳极合金层中Al元素可以生成一层致密的三氧化二铝保护膜,具有着一定的耐硫化氢腐蚀的能力。合金层中的稀土可以与硫发生强烈的反应,生成稳定的硫化物,减少硫化氢对钢铁基体的腐蚀。牺牲阳极合金层中的稀土元素具有极强的捕获电子能力,可以阻滞氢离子转变成吸附氢和应力腐蚀裂纹的形成。
