镁合金牺牲阳极单位质量发生电量大、电位高，是理想的牺牲阳极材料。镁合金牺牲阳极主要应用于土壤、淡水、低盐度水中金属结构物的阴极保护，也可用于淡水压载舱、钢结构水工建筑物、热水器、饮用水储存装置和热水槽内壁保护。镁阳极可以应用到饮水罐的内壁保护而不会对人体健康产生不利影响。镁合金牺牲阳极还可以用于高电阻率环境，以及套管内管道的保护，管道临时阴极保护、储罐及管网的保护、防强电干扰的接地栅等。
产品选型
产品中心
PRODUCT
性能牌号 | 开路电位 -V，Cu/CuSO4 | 闭路电位 -V，Cu/CuSO4 | 实际电容量 Ah/kg | 电流效率 % |
AZ63B | 1.57~1.67 | 1.52~1.57 | ≥1210 | ≥55 |
AZ31B | 1.57~1.67 | 1.47~1.57 | ≥1210 | ≥55 |
M1C | 1.77~1.82 | 1.64~1.69 | ≥1100 | ≥50 |
碧海云智生产的镁合金牺牲阳极的规格有梯形镁阳极、D形镁阳极、圆棒状镁阳极和带状镁阳极4类。
一、梯形镁牺牲阳极
梯形镁阳极的横截面为梯形，这种形状的阳极铸造起来最为方便和经济。梯形镁合金阳极是土壤中和海水中常用的规格类型，它兼顾了较大的表面发散电流的能力和通过设计获得较长使用寿命的表面积/重量比率的条件。梯形镁阳极的具体形状有2种，我们称为形状甲和形状乙，形状甲的钢芯未伸出阳极形状之外，形状乙的钢芯伸出了阳极形状之外。

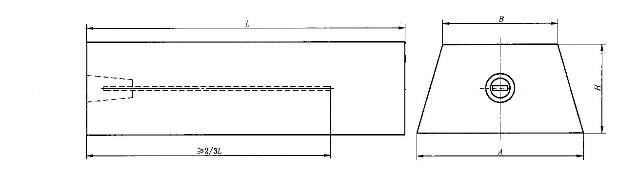

梯形镁阳极的典型重量及外形尺寸（形状甲）
产品型号 | 重量（kg） | A（mm） | B（mm） | H（mm） | L（mm） |
BH-SA-MGT1 | 1.4 | 76.2 | 76.2 | 114.3 | |
BH-SA-MGT2 | 2.3 | 76.2 | 76.2 | 190.5 | |
BH-SA-MGT3 | 4.1 | 86.3 | 66 | 89 | 336 |
BH-SA-MGT4 | 7.7 | 101.6 | 81.3 | 101.6 | 459 |
BH-SA-MGT5 | 14.5 | 127 | 106.7 | 127 | 536 |
BH-SA-MGT6 | 22.8 | 178 | 150 | 178 | 429 |
BH-SA-MGT7 | 27.2 | 106 | 87 | 106 | 1524 |
| |||||

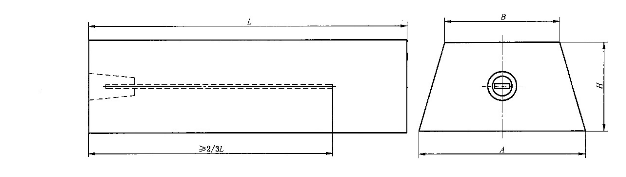

梯形镁阳极的典型重量及外形尺寸（形状乙）
产品型号 | 重量（kg） | A（mm） | B（mm） | H（mm） | L（mm） |
BH-SA-MGT8 | 2 | 72 | 52 | 52 | 350 |
BH-SA-MGT9 | 4 | 95 | 75 | 75 | 350 |
BH-SA-MGT10 | 8 | 95 | 75 | 75 | 700 |
BH-SA-MGT11 | 11 | 110 | 90 | 88 | 700 |
BH-SA-MGT12 | 14 | 120 | 100 | 102 | 700 |
BH-SA-MGT13 | 22 | 150 | 130 | 125 | 700 |
| |||||
二、D形镁阳极
D形镁阳极的横截面像大写的英文字母D，故称D型镁阳极，其D形镁阳极主要应用于土壤环境，是国际上常用的商品化阳极的规格，国内产品主要用于出口。国内的工程实践一般很少用D形镁合金，而多用梯形镁阳极。

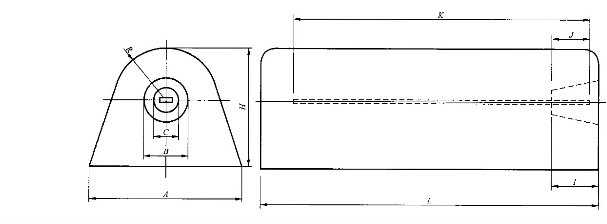

D形镁阳极的典型重量及外形尺寸
产品型号 | 重量 （Kg） | A | B | C | R | H | I | J | K | L |
单位：毫米 | ||||||||||
BH-SA-MGD1 | 1.4 | 70 | 48 | 22 | 29 | 76 | 25 | 19 | 148 | 185 |
BH-SA-MGD2 | 2.3 | 70 | 48 | 22 | 29 | 76 | 25 | 19 | 254 | 305 |
BH-SA-MGD3 | 4.1 | 70 | 48 | 22 | 29 | 76 | 25 | 19 | 458 | 549 |
BH-SA-MGD4 | 7.7 | 89 | 48 | 22 | 38 | 95 | 38 | 29 | 546 | 641 |
BH-SA-MGD5 | 10.0 | 89 | 48 | 22 | 38 | 95 | 38 | 29 | 646 | 832 |
BH-SA-MGD6 | 14.5 | 140 | 48 | 22 | 62 | 146 | 38 | 29 | 419 | 505 |
BH-SA-MGD7 | 21.8 | 140 | 48 | 22 | 62 | 146 | 38 | 29 | 546 | 765 |
| ||||||||||
三、圆棒状铸造镁阳极
圆棒状镁阳极多用于储水式热水器、高电阻水、锅炉温水环境，圆棒状镁阳极有螺纹和凹槽，方便安装和更换。

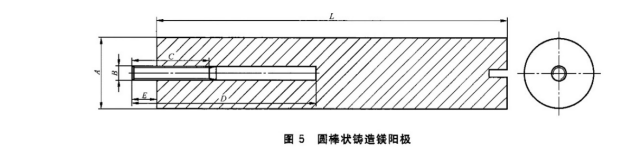

圆棒状铸造镁阳极的外形尺寸
产品型号 | A（mm） | B（mm） | C（mm） | D（mm） | E（mm） | L（mm） |
BH-SA-MGB1 | 14 | M4、M6 | 40 | 60 | 10、15、20、25、30、35、40、45 | 70~200 |
BH-SA-MGB2 | 75 | |||||
BH-SA-MGB3 | 16 | M4、M6 | 75 | 100~150 | ||
BH-SA-MGB4 | 100 | >150~400 | ||||
BH-SA-MGB5 | 18 | M6 | 75 | 100~150 | ||
BH-SA-MGB6 | 100 | >150~400 | ||||
BH-SA-MGB7 | 20 | M6、M8 | 75 | 100~150 | ||
BH-SA-MGB8 | 100 | >150~400 | ||||
BH-SA-MGB9 | 22 | M6、M8 | 75 | 100~150 | ||
BH-SA-MGB10 | 100 | >150~400 | ||||
BH-SA-MGB11 | 26 | M6、M8 | 75 | 100~150 | ||
BH-SA-MGB12 | 100 | >150~500 | ||||
BH-SA-MGB13 | 33 | M8 | 75 | 100~150 | ||
BH-SA-MGB14 | 100 | >150~500 | ||||
| ||||||
四、带状镁阳极
带状镁阳极主要应用于高电阻率土壤、淡水中以及空间狭窄的特殊部位（如埋地管道的套管内），在没有稳定电源的情况下，有将带状镁阳极铺设在储罐底板下的砂垫层中以保护储罐底板外壁的实施例。
带状镁阳极的外形尺寸和单重
A（mm） | 19.1 |
|
B（mm） | 9.5 | |
钢芯直径（mm） | 3.4 | |
毛重（kg/m） | 0.37 | |
净重（kg/m） | 0.34 | |
长度（m） | 供方可以根据需方要求切割到指定长度，但是一般不长于152m |

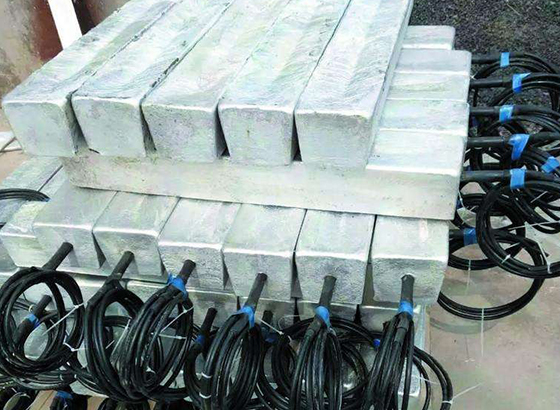

镁合金牺牲阳极套装组合
为了使镁合金牺牲阳极更好的工作，可将阳极电缆、填料、布袋及铝热焊剂配套使用，以满足工程建设高节奏、高效率的施工要求。
镁合金牺牲阳极套装组合部分包括：
（1）专用填料一包及阳极布袋一只。
（2）铝热焊剂一套。
（3）塑料编织袋1条。
（4）上述产品均是环境友好型产品，不含有毒有害物质。
（5）电缆：按设计要求规定的电缆长度与规格型号，预先焊接在牺牲阳极上，并将焊口处进行防腐密封处理，以减少现场工作量，提高现场施工效率。
特点碧海云智生产的镁合金牺牲阳极根据用户的需求，执行标准包括《GB/T 17731-2015 镁合金牺牲阳极》《GB/T 21448-2017 埋地钢质管道阴极保护技术规范》《ASTM B843-2013 Standard Specification for Magnesium Alloy Anodes for Cathodic Protection》
